２４GHz Band

２４ＧＨｚは、つい最近までなかなかＱＲＶ出来なかったＳＨＦの最上位バンドです。
市販の機器も無く、自作に頼るしかなかったからでしょう。
自作も１０ＧＨｚまでは、何とか勘とハッタリの検出計だけででも制作が可能ですが、ここまで上がってくるとなかなか困難です。
しかし最近になって、マキ電機製のトランスバーターが発売された事によって、急激にＱＲＶされる方が出てきたバンドです。
それまでは、ＱＲＶされる方も少なくせいぜい２００ｋｍ程度のＱＳＯが関の山だったのですが、世界記録の４００ｋｍを超えるＱＳＯがなされたのもつい近年です。（最近は更に長距離の記録がヨーロッパで作られました。）
世界記録が狙えるＢａｎｄでもあります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
しかし、２４ＧＨｚ帯はアンテナとコンディションに大きく左右され、なかなか一筋縄では行きません。
１０ＧＨｚまではあまり気にすることの無かった、気温・水分等の気象条件がＱＳＯの成否を握ってきます。
ＥＨＦの入り口バンドで、ミリ波的な要素も多く見られますから、ミリ波の入門バンドと言えるかもしれません。
　
２４ＧＨｚ帯の伝播は、１０ＧＨｚまでとはガラッと様相が変わっていると言えます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
一言でいうと「気難しい２４ＧＨｚＢａｎｄ」と言えます。
でも、おもしろいですょ・・・・ｈｉ

どこが、「気難しい」の?　　　

�@アンテナ
このバンドでの空中線も、ほとんどパラボラ系のアンテナが標準的です。
しかし、その放射部は波長がより短くなったことでダイポールを持ったようなシュペルタイプの放射器の制作は困難になり、出力ＯＵＴから直接導波管系の放射部分に放り込んだ形式になってしまいます。
この周波数からは、電波の出入り口はどうしても導波管系に頼らざる得ません。
また、カセグレンなどの放射形式もこのバンドから効力が発揮されます。（ＭＷＡＣのＡＴＩタイプ（逸見OM製）はカセグレンです。）

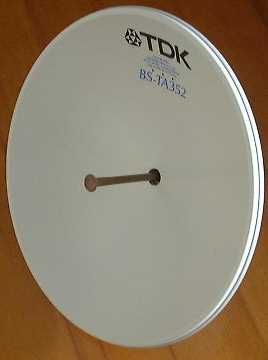

24GHzに改造したＢＳアンテナ

北陸マイクロウェーブでは、市販のパイプを利用した安価で製作しやすいスリット（スリットアンテナとは違います。）放射器を製作し、良い結果を得ています。
ただシュペルと同様に、波長がより短くなることで、給電部の調整が更に精度と熟練?が必要になりまた、固定方法も十分考慮しないと良い結果が得られません。

業務のジャンク品等を利用すると一番簡単かもしれませんが、やはり給電部に導波管が使用されているのが通常であり、トランスジューサーと呼ばれる変換器が必要となり、この部分の自作を強いられます。
色々なＡＮＴを経験してみましょう。
交信相手の電波が聞こえるも、聞こえないもアンテナ次第です。

�Aシャープな指向性が面白い？
大きな出力が得られないのでよけい感じるのでしょうが、大変指向性が鋭く感じられます。
余り大きなアンテナではともすれば、小さい径のアンテナより目的とした相手を見つけることが出来ないかもしれません。

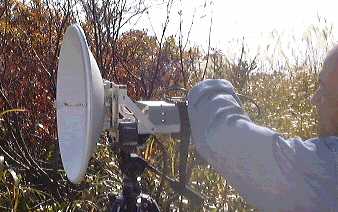

慣れるまでは、５０ｃｍ程度のアンテナでもシビアで、出来れば３０ｃｍ程度からの実験をお勧めします。（近距離では大丈夫）
また、いきなりの長距離実験は困難を極め、出来る限り５Ｇや１０Ｇでｓｕｂ回線を確立してから、２４Ｇを実験すると成功するでしょう。
２４Ｇだけで、いきなり２００ｋｍを超えるような実験は、ほぼ確実に失敗すると言ってもよく、準備もばんたんに行いたいものです。
また、小物としての方位磁石や事前の地図でのルート調査も大切になってきます。
山岳回折・反射（ビル）・雲回折・散乱・ダクト伝播
ＯＨ伝播等もも可能ですが、通常は難しいでしょう。

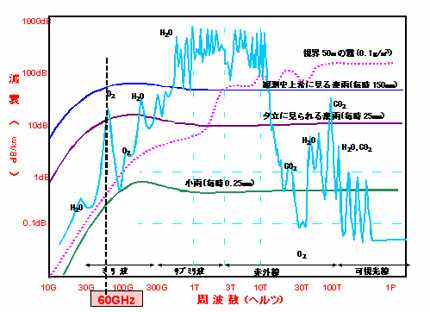

ただ、ダクト伝播は存在します（何度も経験済み）。発生頻度自体は、１０Ｇまでのバンドよりは少なそうで、大気の伝播ロス（酸素分子・水素分子による減衰）や降雨等の影響も非常に大きくなることから、長距離のＱＳＯを行うには経験と根気よく実験を繰り返すことに有ると思います。
また、最近レインスキャッターと見られる現象も報告されるようになり、このバンドでもレインスキャッターによるDXQSOの可能性を予見されています。
�B非常に大きな伝播路等の減衰
周波数が高くなるにつれて、減衰量が多くなるのですが、このバンドでの減推量は１０Ｇまでとは比べものにならないようです。
１０Ｇが５９＋＋＋で来ていても２４Ｇが全くダメという事もしょちゅうです。
前述のように色々な減衰がありますが、気候による影響が非常に大きいのも特徴でしょう。
長距離通信は、出来れば春先や晩秋の気温が比較的低く湿度が低くて更にダクトが発生しそうな日（こんな日は１年に数日）に行うのが最も良いとされていますが、夏場がまったくダメとも言い切れないと思われます。
わたしとしては、１０Ｇが５９＋＋で来ていたら２４Ｇにトライしてみるべきだと思っています。
　　　　　　　　　
�Cしかし面白い２４Ｇ
�Bまで読むとなぁ〜んだぜんぜん飛ばないバンドなんだと思われるかもしれません。
しかし、実際はそうとも言い切れないかもしれないのです、この周波数あたりからは２０ｄｂｍを越えるパワーは、簡単に得ることが困難な現状があります。
市販の物も出力は２０ｄｂｍ（１００ｍＷ）程度でロスを考えればアンテナから５０ｍＷも出ていれば良いほうでしょう。
この現状を鑑みると、今後空中線の改良と、ＨＰＡと呼ばれるより高出力のＡｍｐの出現が有れば、もっとよく飛ぶのかもしれません。一部海外で販売されているようなＨＰＡの出現が待たれます。

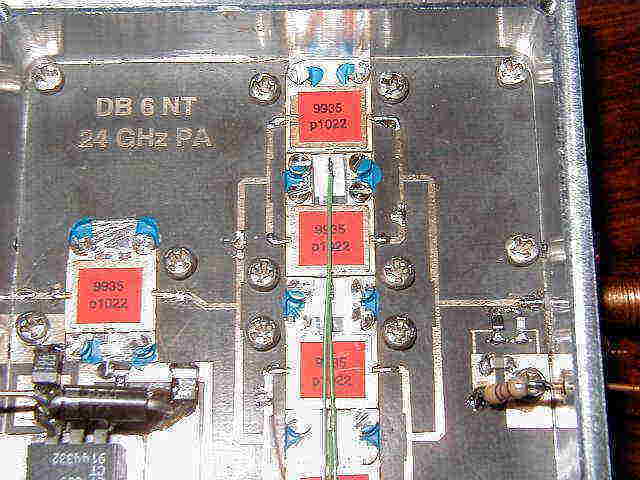

DB6NTのFBなＨＰＡ　out30dbm以上

２００ｍＷ程度の出力が有れば、快適な長距離ＱＳＯも可能と思われ、あなたが世界記録を作ることも出来るでしょう。
最近では、ＭＭＩＣを利用して５００ｍＷ程度のａｍｐも製作できるようになってきましたが、デバイスが高価で二の足を踏んでしまいます。
しかし、２４Ｇで４００ｋｍを越えるＱＳＯには必需品かも知れません。富士通のＭＭＩＣを使って２７ｄｂｍのａｍｐを作ってみたところ、パーツだけで４５Ｋくらい掛かってしまいました。　　ｈｉ

　　　　　　　　　　　　　　　　　

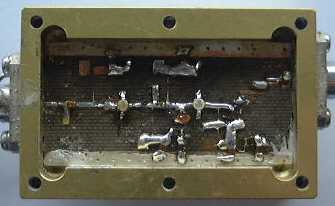

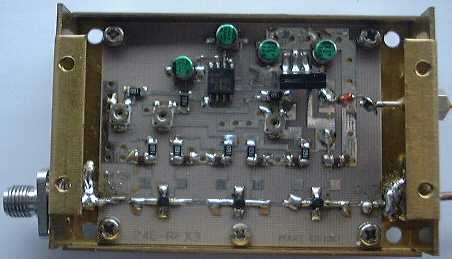

　　　　　　　　　　高見沢氏設計のマルチ　　　　　　　　　　　　　　マキ電機の３段Ａｍｐ　　　　　

---
